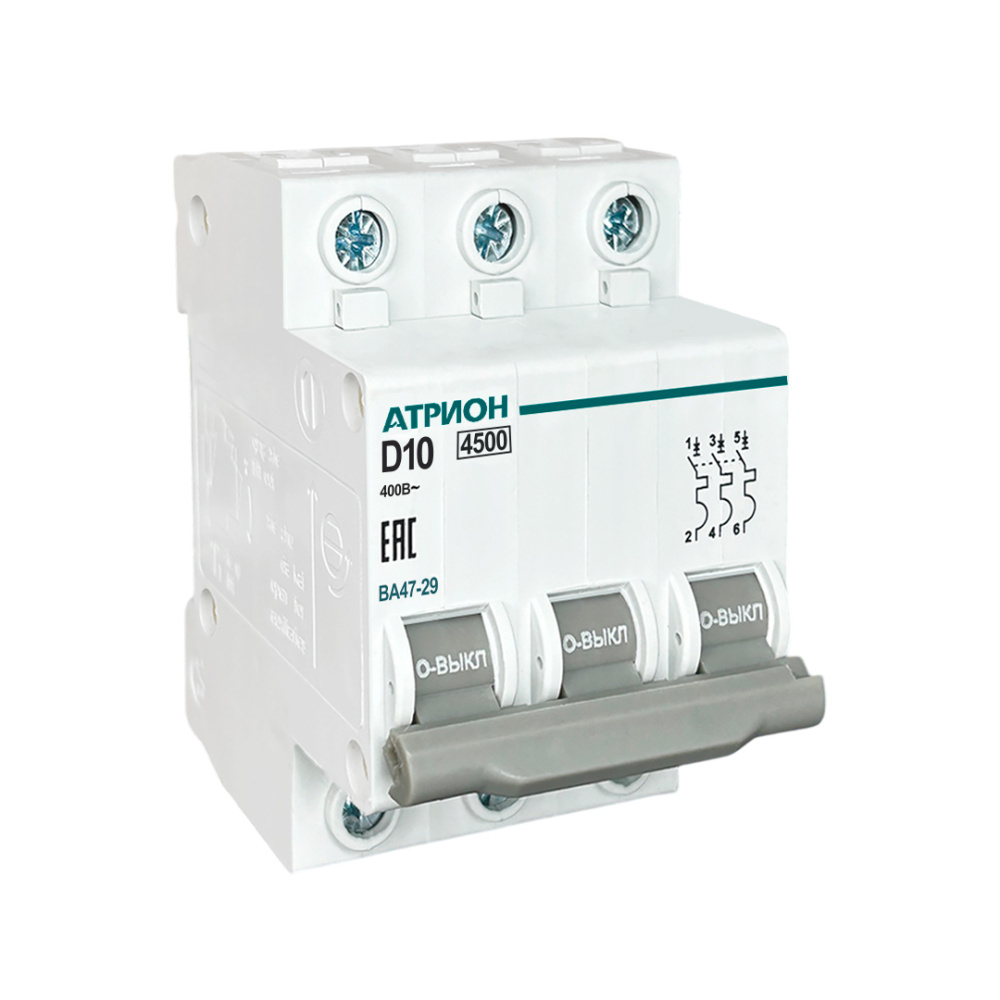

Выключатель автоматический BA47-29, 3P, 10A, хар-ка D, 4.5kA, 3M
416.1
руб.
/шт
Есть в наличии (68)
-
+
В корзину
Запросить специальную цену
Мы работаем только с юридическими лицами и доставляем товар по всей Российской Федерации. Минимальный заказ составляет 10 000 рублей. Для получения индивидуальных цен и условий работы отправьте запрос или позвоните менеджеру компании. Фото может отличаться. Комплектацию уточняйте в отделе продаж.
На складе
Все товары в наличии на складе в Москве и регионах
Ликвидация товаров
Распродаем складские остатки - на отдельные бренды!
Бесплатная доставка
При заказе от 200 000 рублей доставим бесплатно по РФ.
Консультация инженера
Индивидуальные условия
Удобный онлайн заказ
Доставка по всей Беларуси
Описание
Выключатель автоматический ВА47-29, 3Р, 10А, хар.D
Предназначены для защиты электрических цепей от перегрузок и токов короткого замыкания, а также для осуществления оперативного управления участками электрических цепей. Используются в сетях переменного тока с номинальным рабочим напряжением до 400 В.
Изделия снабжены двумя системами защиты от сверхтока: электротепловой и электромагнитной. Предусмотрены одно-, двух-, трех- и четырехполюсное исполнение с номинальным током до 63 А. Тип защитной характеристики — В, С, D. Автоматические выключатели можно устанавливать в любом положении и под любым углом, при этом номинальные характеристики сохраняются. Монтаж осуществляется на DIN-рейку (35 мм). Все изделия соответствуют требованиям ТР ТС.Принцип действия
Электротепловая защита. Ток, протекающий при длительной токовой перегрузке в защищаемой цепи, нагревает биметаллическую пластину, которая из-за различных коэффициентов теплового расширения изгибается и толкает рычаг механизма свободного расцепления. Подвижный контакт отходит от неподвижного, и цепь разрывается. Электромагнитная защита.В момент появления в защищаемой цепи короткого замыкания, протекающий по виткам электромагнитной катушки ток многократно возрастает, что приводит в движение сердечник, воздействующий на рычаг механизма свободного расцепления. Подвижный контакт отходит от неподвижного, и цепь разрывается.
Характеристики
Серия продукта
|
BA47-29 |
Тип продукта
|
выключатель автоматический |
Описание полюсов
|
3P |
Номинальный ток (In), A
|
10 |

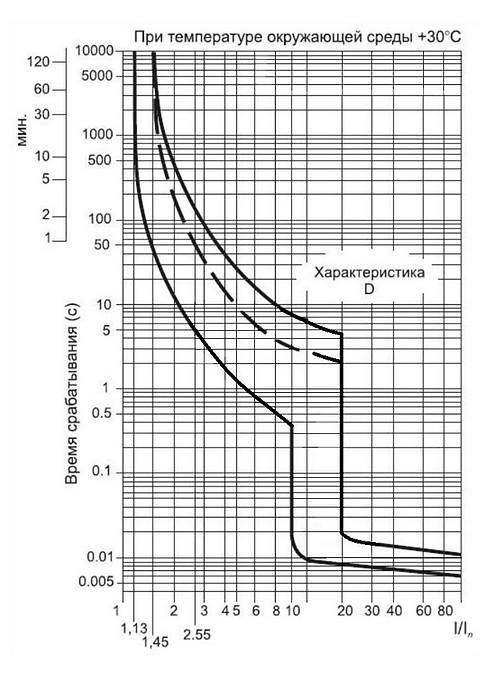

Тип защитной характеристики
|
D |
Монтаж
|
на DIN-рейку |
? ГОСТ Р 50345-2010 (EN 60898-1) Аппаратура малогабаритная электрическая. Автоматические выключатели для защиты от сверхтоков бытового и аналогичного назначения. Доступ к устройству необученного персонала. Отключающая способность (Icn).
Отключающая способность (Icn) IEC/EN 60898-1, kA
|
4,5 |
Вид коммутируемого напряжения, V
|
AC |
Количество модулей
|
3 |
Степень защиты
|
IP20 |
Габаритные размеры (HxDxW), mm
|
84x65,7x54 |
Номинальная частота (f), Гц
|
50 |
Максимальное сечение подключаемого проводника, mm²
|
50 |
Номинальное рабочее напряжение (Un), V
|
230/400 AC |
Тип клеммы
|
одинарная хомутный зажим |
Температура окружающей среды (рабочая), °С
|
-40_+50 |
Механическая износостойкость, не менее циклов
|
16000 |
Стандарты
|
ГОСТ Р 50345, IEC/EN 60898-1 |
Подключение питания
|
произвольное |
Возможность подключения гребенки
|
С45/PIN, тип - штыревая |
Индикация положения контактов
|
есть |
Защитная шторка на клемме
|
нет |
Окошко для маркировки
|
нет |
Монтажное положение
|
произвольное |
Вес, g
|
0,27 |
Электрическая износостойкость, не менее циклов
|
4000 |
Возможность пломбировки
|
есть |
