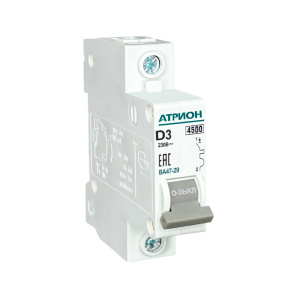

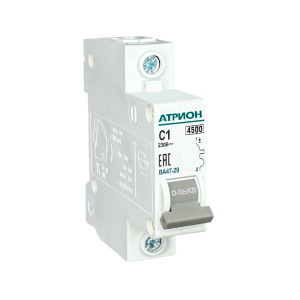

Выключатели автоматические

Выключатели автоматические в модульном исполнении (далее BA) предназначены для защиты электрических цепей от перегрузок и токов короткого замыкания, а также для осуществления оперативного управления участками электрических цепей.

Используются в сетях переменного тока с номинальным рабочим напряжением 230/400VAC и в сетях постоянного тока (отдельные серии ВА) напряжением 250VDC на полюс.

Характеристики отключения

ВА в своем составе имеет термомагнитный (комбинированный) расцепитель, включающий в себя тепловые и электромагнитные составляющие, который срабатывают с выдержкой времени при перегрузках и без выдержки при коротком замыкании. В зависимости от тока мгновенного отключения выделяют следующие типы:

B (3_5)*In – защита розеточных и осветительных групп (резистивная нагрузка);

C (5_10)*In – защита розеточных и осветительных групп (индуктивная и емкостная нагрузки с небольшими пусковыми токами);

D (10_20)*In – защита силовых трансформаторов, эл. двигателей с тяжелым пуском, комплексов освещения (нагрузка с большими пусковыми токами);

Z (2_3)*In – защита чувствительной электроники (полупроводниковые устройства);

K (10_14)*In – защита контакторов, эл. двигателей, измерительных трансформаторов.

Габариты

Выделяют два основных габарита модульных ВА:

- 63A, где 1P равен одному модулю (1M) согласно DIN EN 43880 с шириной 17,5mm, иногда 18mm;

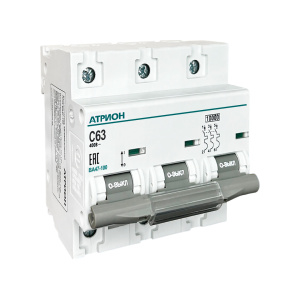

- 125A, где 1P равен одному модулю (1.5M).

Отключающая способность

Отключающая способность – максимальный или ожидаемый ток (имеется в виду ток КЗ или сверхток), который данный ВА способен отключить и остаться в работоспособном состоянии.

Величина отключающей способности отличается у разных серий ВА и наносится в обязательном порядке на его корпусе.

ВА в модульном исполнении изготавливаются по двум стандартам:

ГОСТ Р 50345-2010 (EN 60898-1) Аппаратура малогабаритная электрическая. Автоматические выключатели для защиты от сверхтоков бытового и аналогичного назначения. Доступ к устройству необученного персонала. Отключающая способность (Icn).

ГОСТ IEC 60947-2-2014 (EN 60947-2) Аппаратура распределения и управления низковольтная. Часть 2. Автоматические выключатели. Для промышленных объектов. Доступ к устройству обученного персонала. Отключающая способность (Icu).

Многие производители ВА проводят испытания по номинальной стойкости к короткому замыканию сразу по двум стандартам.

!!! Нужно помнить, что «бытовой» стандарт EN 60898-1 более требовательный к оборудованию, чем стандарт EN 60947-2, т. к. аппарат будет эксплуатировать необученный персонал.

Количество полюсов

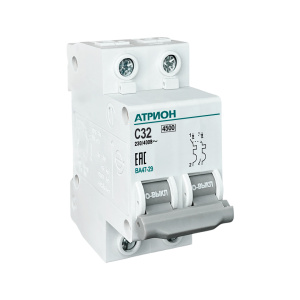

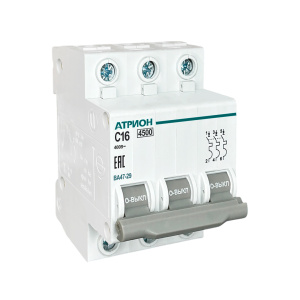

Исполнение ВА по количеству полюсов разделяют на 1P, 2P, 3P, 4P. Также выделяют исполнения 1P+N и 3P+N, где N-полюс без расцепителя, т.е. является выключателем нагрузки.
