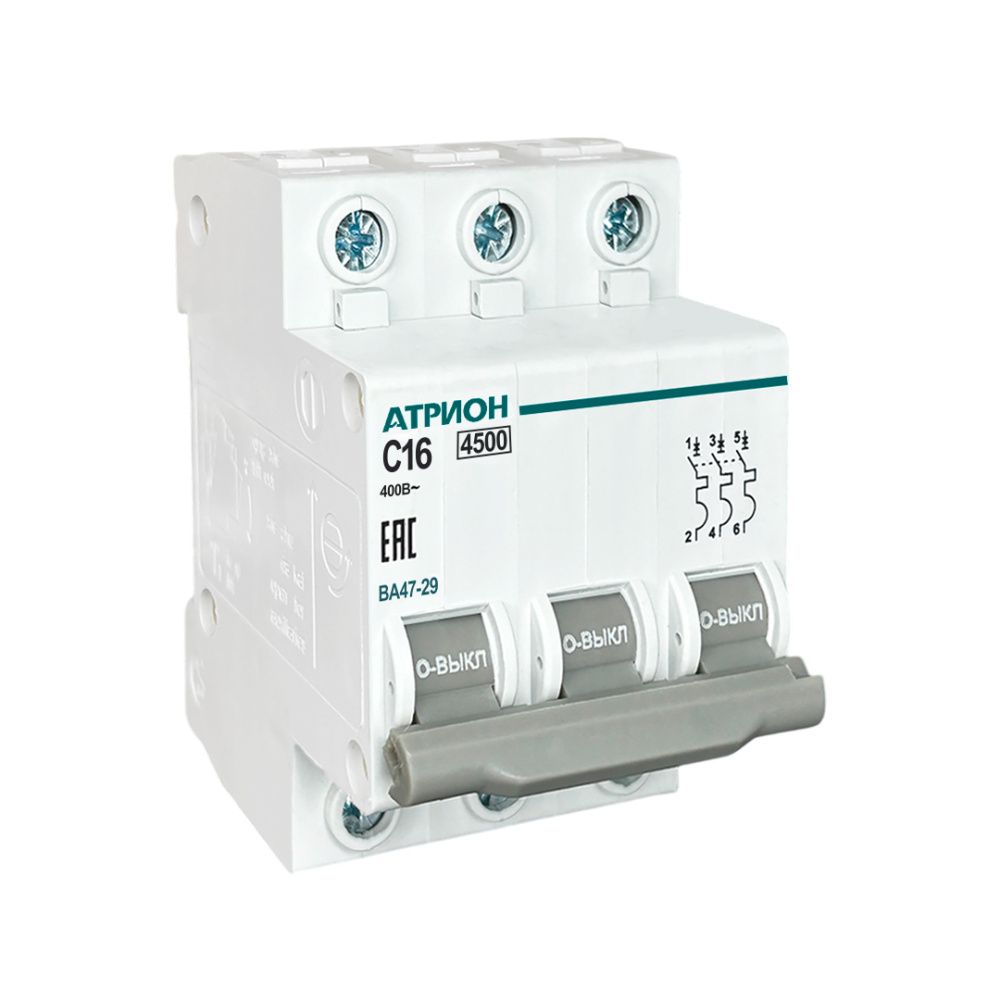

Выключатель автоматический BA47-29, 3P, 16A, хар-ка C, 4.5kA, 3M
На складе
Все товары в наличии на складе в Москве и регионах
Ликвидация товаров
Распродаем складские остатки - на отдельные бренды!
Бесплатная доставка
При заказе от 200 000 рублей доставим бесплатно по РФ.
Выключатель автоматический ВА 47-29 3P 16А хар. C Атрион выгодно у нас!
Автоматический выключатель 3Р типа ВА 47-29 предназначен для защиты электрических цепей от перегрузок и короткого замыкания. Одновременно с этим устройство уменьшает риск возгорания электросети и выхода из строя подключенных к ней приборов.
Особенности автоматического выключателя 3Р типа ВА 47-29
Можно использовать в сетях с напряжением, не превышающим 400 В. Также пользователю на выбор будет предоставлено несколько типов выключателя, а именно в одно-, двух-, трех- и четырехполюсном исполнении. Номинальный ток до 63 А.
Независимо от выбранного типа устройства, пользователь сможет обеспечить электроцепь двумя системами защиты: электротепловой и электромагнитной.
Тип защитной характеристики изделия – B, C, D. Устройство соответствует требованиям ТР ТС.
Установка устройства допускается в любом положении и под любым углом. Главное, произвести монтаж на DIN-рейку (35 мм). В остальном выбранный метод монтажа никак не повлияет на характеристики изделия. В случае если вы хотите купить ВА 47-29 – автоматический выключатель 3Р, то вам стоит обратиться за консультацией в отдел продаж.
Принцип работы
Электротепловая и электромагнитная защиты обеспечивают разрыв электроцепи. Однако, это происходит разными способами. В первом случае в результате увеличения показателей тока происходит нагрев биметаллической пластины, которая впоследствии изгибается и воздействует на рычаг элемента свободного расцепления. В итоге происходит разъединение подвижного и неподвижного контакта, после чего цепь разрывается. В случае же с электромагнитной защитой повышение тока приводит в действие сердечник. Последний и запускает механизм расцепления, вследствие чего цепь и размыкается.
ВА 47-29 автоматический выключатель 3Р Атрион реализуется нашей компанией оптом с доставкой до заказчика. Постоянный ассортимент и низкие цены – наши основные преимущества. Чтобы купить ВА 47-29 оставьте заявку на сайте или позвоните в отдел продаж.
Характеристики
Серия продукта
|
BA47-29 |
Тип продукта
|
выключатель автоматический |
Тип схемы переключения
|
2 |
Описание полюсов
|
3P |
Номинальный ток (In), A
|
16 |

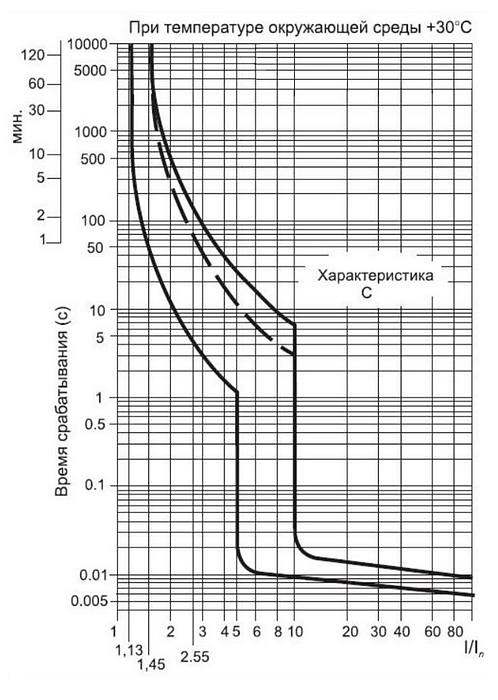

Тип защитной характеристики
|
C |
Монтаж
|
на DIN-рейку |
? ГОСТ Р 50345-2010 (EN 60898-1) Аппаратура малогабаритная электрическая. Автоматические выключатели для защиты от сверхтоков бытового и аналогичного назначения. Доступ к устройству необученного персонала. Отключающая способность (Icn).
Отключающая способность (Icn) IEC/EN 60898-1, kA
|
4,5 |
Вид коммутируемого напряжения, V
|
AC |
Количество модулей
|
3 |
Степень защиты
|
IP20 |
Номинальное напряжение питания (Uns), V
|
230/400АС |
Высота, mm
|
84 |
Ширина, mm
|
54 |
Глубина, mm
|
65.7 |
Габаритные размеры (HxDxW), mm
|
84x65,7x54 |
Номинальная частота (f), Hz
|
50 |
Температура, °С
|
-25…+50 |
Максимальное сечение подключаемого проводника, mm²
|
50 |
Номинальное рабочее напряжение (Un), V
|
230/400 AC |
Тип клеммы
|
одинарная хомутный зажим |
Температура окружающей среды (рабочая), °С
|
-40_+50 |
Защитная характеристика
|
С |
Количество защищенных полюсов
|
3 |
Технология расцепителя
|
Термомагнитный |
Количество входов
|
3 |
Механическая износостойкость, не менее циклов
|
16000 |
Стандарты
|
ГОСТ Р 50345, IEC/EN 60898-1 |
Подключение питания
|
произвольное |
Возможность подключения гребенки
|
С45/PIN, тип - штыревая |
Индикация положения контактов
|
есть |
Защитная шторка на клемме
|
нет |
Окошко для маркировки
|
нет |
Монтажное положение
|
произвольное |
Номинальный ток DC-1 (30V), A
|
84x65,7x54 |
Вес, g
|
0,27 |
Электрическая износостойкость, не менее циклов
|
4000 |
Аксессуары
|
расцепитель независимый с 1CO вспом. контакт |
Напряжение питания, V
|
230/400 AC |
Возможность пломбировки
|
есть |
