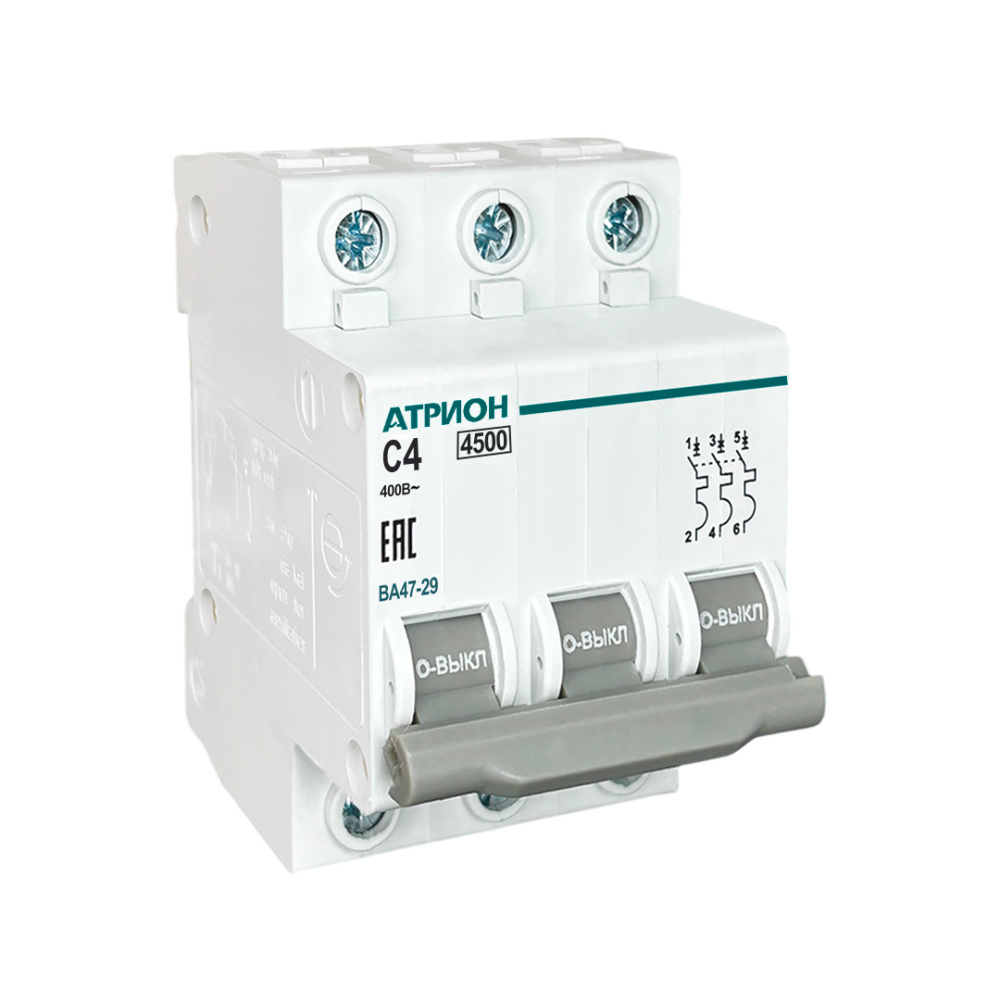

Выключатель автоматический BA47-29, 3P, 4A, хар-ка C, 4.5kA, 3M

Выключатель автоматический ВА47-29, 3Р, 4А, хар.С

Предназначены для защиты электрических цепей от перегрузок и токов короткого замыкания, а также для осуществления оперативного управления участками электрических цепей. Используются в сетях переменного тока с номинальным рабочим напряжением до 400 В.

Изделия снабжены двумя системами защиты от сверхтока: электротепловой и электромагнитной. Предусмотрены одно-, двух-, трех- и четырехполюсное исполнение с номинальным током до 63 А. Тип защитной характеристики — В, С, D. Автоматические выключатели можно устанавливать в любом положении и под любым углом, при этом номинальные характеристики сохраняются. Монтаж осуществляется на DIN-рейку (35 мм). Все изделия соответствуют требованиям ТР ТС.

Принцип действия

Электротепловая защита. Ток, протекающий при длительной токовой перегрузке в защищаемой цепи, нагревает биметаллическую пластину, которая из-за различных коэффициентов теплового расширения изгибается и толкает рычаг механизма свободного расцепления. Подвижный контакт отходит от неподвижного, и цепь разрывается. Электромагнитная защита.
 В момент появления в защищаемой цепи короткого замыкания, протекающий по виткам электромагнитной катушки ток многократно возрастает, что приводит в движение сердечник, воздействующий на рычаг механизма свободного расцепления. Подвижный контакт отходит от неподвижного, и цепь разрывается.
