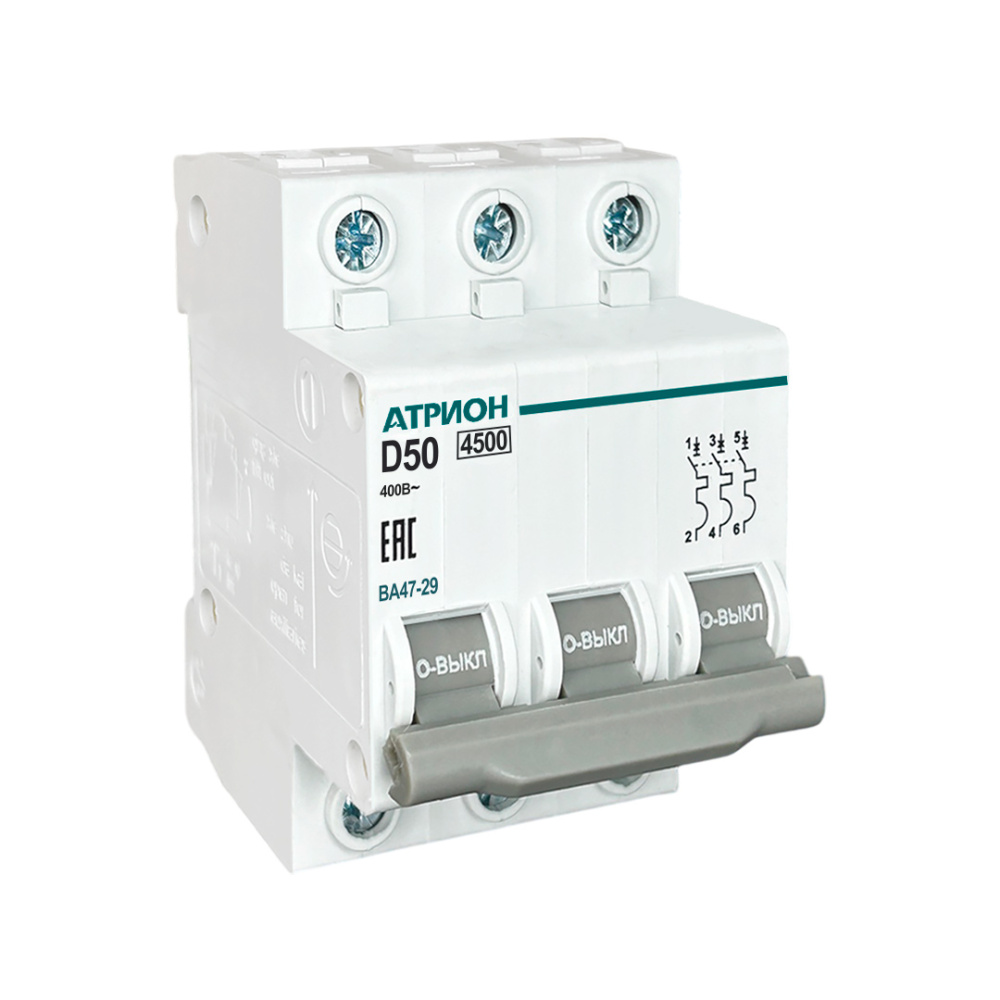

Выключатель автоматический BA47-29, 3P, 50A, хар-ка D, 4.5kA, 3M

Артикул: VA4729-3-50D

Гарантия до 5 лет*

Подробнее

600,33 руб./шт

Есть в наличии

- +

В корзину

Запросить специальную цену

Цены указаны без НДС

Мы работаем только с юридическими лицами и доставляем товар по всей Российской Федерации. Для получения индивидуальных цен и условий работы отправьте запрос или позвоните менеджеру компании. Фото может отличаться. Комплектацию уточняйте в отделе продаж.

На складе

Все товары в наличии на складе в Москве и регионах

Ликвидация товаров

Распродаем складские остатки - на отдельные бренды!

Бесплатная доставка

При заказе от 100 000 рублей доставим бесплатно по РФ

Профессиональная консультация

Удобная и быстрая доставка

Мультибрендовый дистрибьютор

Весь товар сертифицирован

Описание

Описание

Выключатель автоматический ВА47-29, 3Р, 50А, хар.D

Предназначены для защиты электрических цепей от перегрузок и токов короткого замыкания, а также для осуществления оперативного управления участками электрических цепей. Используются в сетях переменного тока с номинальным рабочим напряжением до 400 В.

Изделия снабжены двумя системами защиты от сверхтока: электротепловой и электромагнитной. Предусмотрены одно-, двух-, трех- и четырехполюсное исполнение с номинальным током до 63 А. Тип защитной характеристики — В, С, D. Автоматические выключатели можно устанавливать в любом положении и под любым углом, при этом номинальные характеристики сохраняются. Монтаж осуществляется на DIN-рейку (35 мм). Все изделия соответствуют требованиям ТР ТС.

Принцип действия

Электротепловая защита. Ток, протекающий при длительной токовой перегрузке в защищаемой цепи, нагревает биметаллическую пластину, которая из-за различных коэффициентов теплового расширения изгибается и толкает рычаг механизма свободного расцепления. Подвижный контакт отходит от неподвижного, и цепь разрывается. Электромагнитная защита.
В момент появления в защищаемой цепи короткого замыкания, протекающий по виткам электромагнитной катушки ток многократно возрастает, что приводит в движение сердечник, воздействующий на рычаг механизма свободного расцепления. Подвижный контакт отходит от неподвижного, и цепь разрывается.

Характеристики

Серия продукта	BA47-29
Тип продукта	выключатель автоматический
Тип схемы переключения	2
Описание полюсов	3P
Номинальный ток (In), A	50

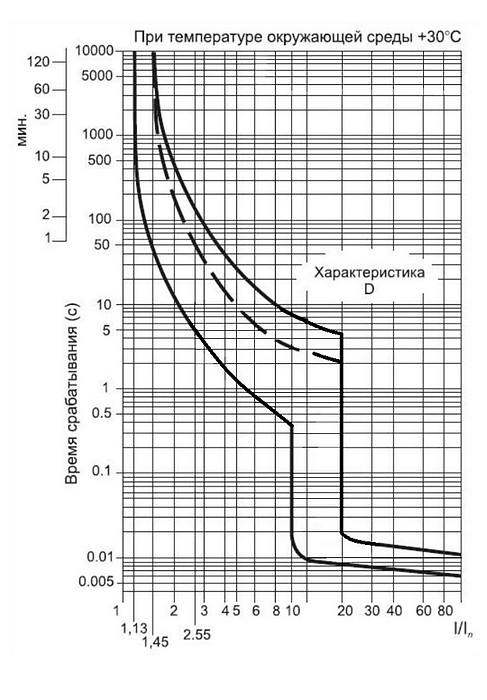

Характеристика срабатывания	D
? ГОСТ Р 50345-2010 (EN 60898-1) Аппаратура малогабаритная электрическая. Автоматические выключатели для защиты от сверхтоков бытового и аналогичного назначения. Доступ к устройству необученного персонала. Отключающая способность (Icn). Отключающая способность (Icn) IEC/EN 60898-1, kA	4,5
Вид коммутируемого напряжения, V	AC
Количество стандартных модулей	3
Степень защиты	IP20
Габаритные размеры (HxDxW), mm	84x65,7x54
Номинальная частота (f), Hz	50
Срок гарантии	24 месяца, по отдельным проектам до 5 лет
Максимальное сечение подключаемого проводника, mm²	50
Номинальное рабочее напряжение (Un), V	230/400 AC
Тип клеммы	одинарная хомутный зажим
Монтаж	на DIN-рейку
Температура окружающей среды (рабочая), ℃	-40_+50
Механическая износостойкость, не менее циклов	16000
Аналоги	VA4729-3-50D Выключатель автоматический ВА47-29, 3Р, 50А, хар.D MCB4763-3-50D-PRO Автоматический выключатель 3P 50А (D) 4,5kA ВА 47-63 EKF PROxima
Стандарты	ГОСТ Р 50345, IEC/EN 60898-1
Подключение питания	произвольное
Возможность подключения гребенки	С45/PIN, тип - штыревая
Индикация положения контактов	есть
Возможность пломбировки рычага управления	есть
Защитная шторка на клемме	нет
Окошко для маркировки	нет
Монтажное положение	произвольное
Номинальный ток DC-1 (30V), A	84x65,7x54
Вес, g	0,27
Электрическая износостойкость, не менее циклов	4000
Аксессуары	расцепитель независимый с 1CO вспом. контакт
