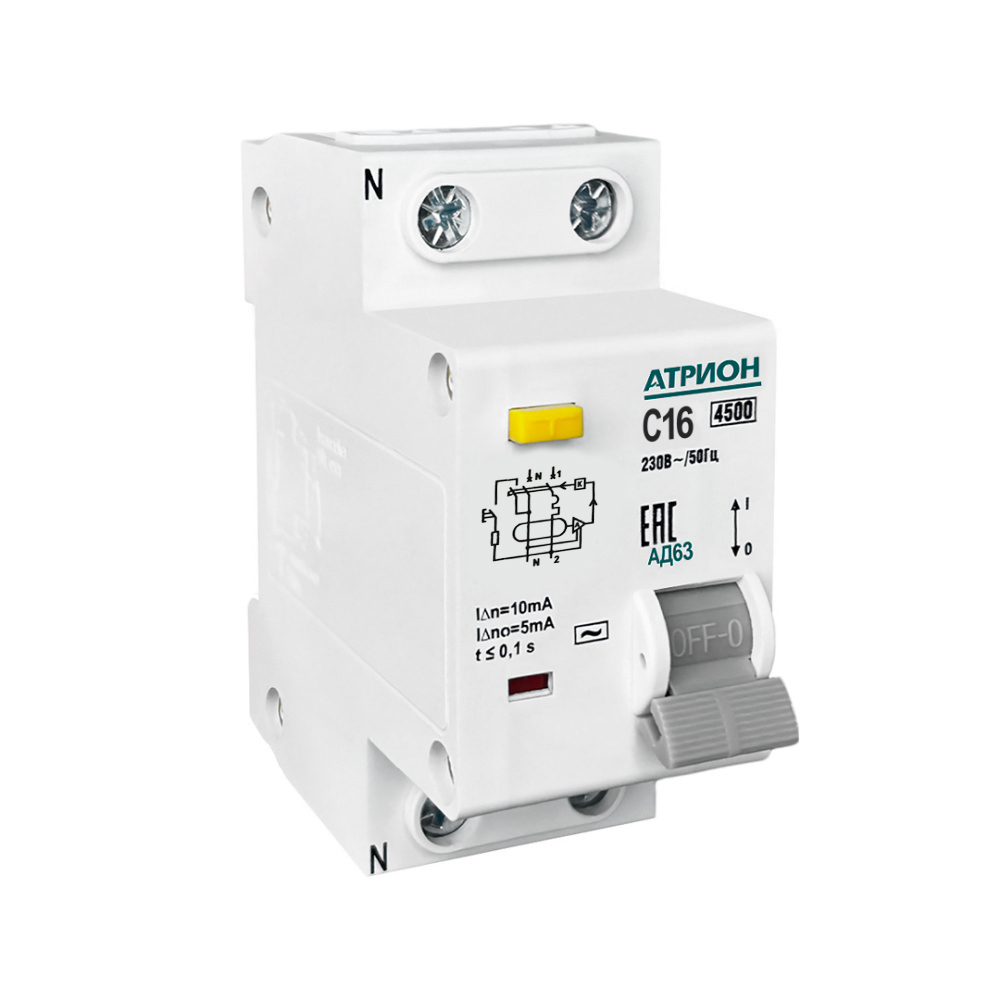

Выключатель автоматический дифф. АД63, 1P+N, 16A, хар-ка C, 4.5kA, 30mA, тип AC, 2M

Автомат дифференциальный АД63, 16А, 30мА хар.С

Представляют собой аппарат, сочетающий функции автоматического выключателя с электронным УЗО типа А или АС. При обнаружении дифференциальным автоматом в защищаемом участке сети тока утечки (повреждения) на землю или сверхтока (тока перегрузки или короткого замыкания) происходит срабатывание устройства, приводящее к отключению защищаемой сети.

Преимущества: Контакты выполнены из бескислородной меди с содержанием серебра, Корпус изготовлен из не поддерживающей горение пластмассы. Возможность подключения посредством гребенчатой шины. Компактный размер- 2 модуля. В наличии тип А и тип АС. Производитель гарантирует соответствие выпускаемых дифференциальных автоматов АД63 требованиям ТР ТС.

Принцип действия

Дифференциальный автомат срабатывает при возникновении в защищаемой цепи токов, превышающих номинальный ток расцепителя, вследствие перегрузок или короткого замыкания, Также дифференциальный автомат срабатывает при возникновении в защищаемой электроустановке утечки тока, равной или превышающей номинальную величину отключающего дифференциального тока, вследствие повреждения изоляции, возгорания, неисправности электрооборудования, прямого прикосновения человека к токоведущим частям.

При срабатывании автомата рычаг включения - выключения переходит в положение "О". В этом случае необходимо осуществить тщательный контроль защищаемой электроустановки, убедиться, что срабатывание произошло не из-за прикосновения человека к токоведущим частям, и устранить причины, вызвавшие возникновение сверхтока либо тока утечки. Затем выключатель должен быть приведен в рабочее состояние, для чего рычаг выключателя должен быть взведен в положение "I".

Также на лицевой стороне находится кнопка эксплуатационного контроля "Т", При ее нажатии моделируется возникновение утечки тока, при которой происходит немедленное срабатывание дифференциального блока и отключение защищаемой цепи. Нажатием кнопки "Т" осуществляется проверка работоспособности дифференциального автомата после его монтажа и подключения. Проверке подлежат поочередно все автоматы в данном распределительном устройстве. При нажатии кнопки "Т" должно сработать только то устройство, кнопка которого нажимается. Другие срабатывать не должны. При помощи кнопки "Т" также осуществляется периодическая проверка дифференциального автомата, которая должна проводиться не реже одного раза в месяц в течение всего срока эксплуатации.
