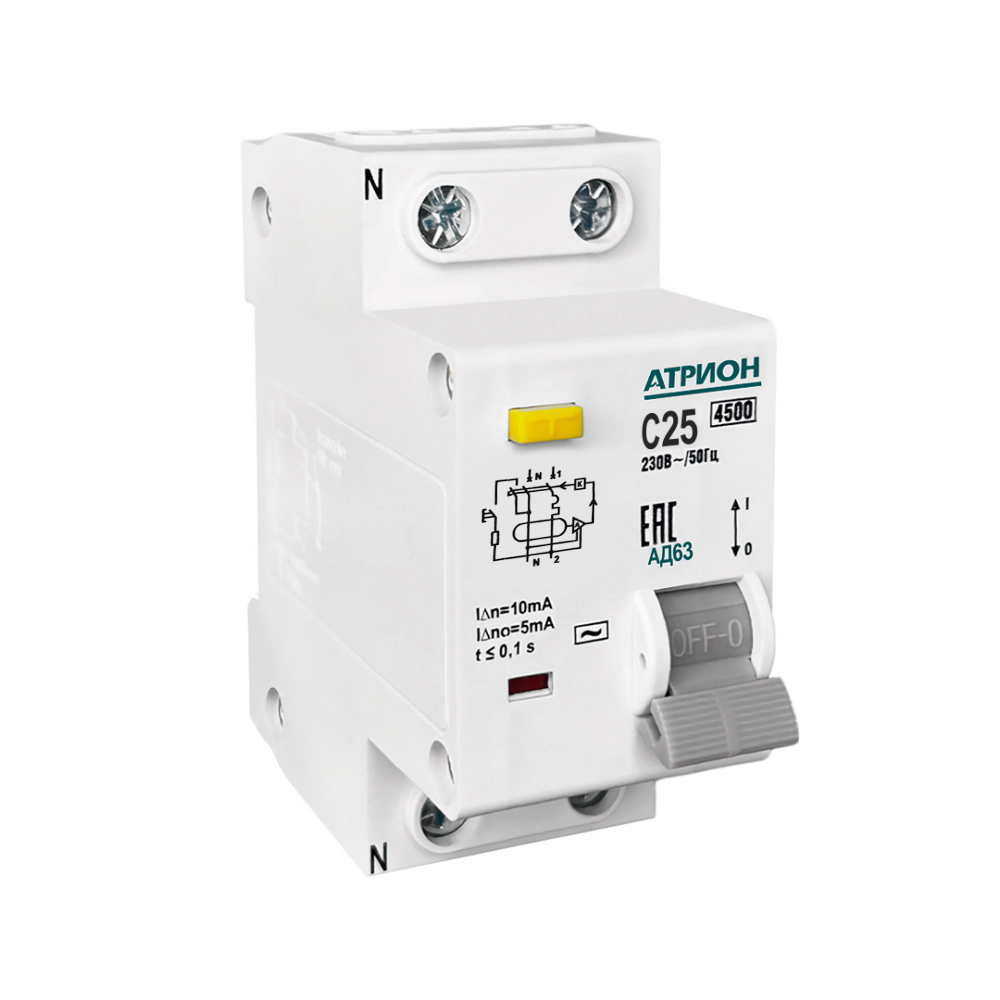

Выключатель автоматический дифф. АД63, 1P+N, 25A, хар-ка C, 4.5kA, 30mA, тип AC, 2M
На складе
Все товары в наличии на складе в Москве и регионах
Ликвидация товаров
Распродаем складские остатки - на отдельные бренды!
Бесплатная доставка
При заказе от 200 000 рублей доставим бесплатно по РФ.
Автоматические выключатели дифференциального тока АД63
Автоматические выключатели дифференциального тока АД63 — это устройства, совмещающие функции стандартного автоматического выключателя и устройства защитного отключения (УЗО) типа A или AC. Они защищают электрическую сеть от утечек тока на землю, перегрузок и коротких замыканий, а также защищают персонал от поражения электрическим током. При обнаружении неисправности, будь то утечка или перегрузка, автоматическое устройство отключает цепь, обеспечивая безопасность электропроводки и человека.
Принцип действия
Автомат срабатывает, если ток в сети превышает допустимое значение из-за перегрузки или короткого замыкания. Также он реагирует на утечку тока, вызванную повреждением изоляции, неисправностью оборудования или контактом человека с токоведущими частями. В таких случаях рычаг устройства автоматически переключается в положение «О», что требует проверки сети и устранения неисправности. После этого автомат можно вернуть в рабочее состояние, взведя рычаг в положение «I». На лицевой стороне находится кнопка тест "Т". При нажатии этой кнопки моделируется возникновение дифференциального тока, при которой происходит немедленное срабатывание защиты и отключение цепи. Нажатием кнопки "Т" также осуществляется периодическая проверка АВДТ, которая должна проводиться не реже одного раза в месяц в течение всего срока эксплуатации.
*На отдельные проекты гарантия на оборудование составляет 5 лет
Преимущества
-
Гарантия:
до 5 лет*
Характеристики
Серия продукта
|
АД63 |
Тип продукта
|
выключатель автоматический дифференциальный |
Описание полюсов
|
1P+N |
Номинальный ток (In), A
|
25 |
Тип защитной характеристики
|
C |
Монтаж
|
на DIN-рейку |
Номинальный ток утечки (IΔn), mA
|
30 |
Количество модулей
|
2 |
Степень защиты
|
IP20 |
Габаритные размеры (HxDxW), mm
|
77x68x36 |
Номинальная частота (f), Гц
|
50 |
Максимальное сечение подключаемого проводника, mm²
|
25 |
Номинальное рабочее напряжение (Un), V
|
230 AC |
Тип клеммы
|
одинарная хомутный зажим |
Температура окружающей среды (рабочая), °С
|
-25_+40 |
Механическая износостойкость, не менее циклов
|
20000 |
Стандарты
|
IEC/EN 61009 |
Подключение питания
|
сверху на отдельные клеммы L и N |
Индикация положения контактов
|
есть, на рычаге управления |
Возможность пломбировки рычага управления
|
есть |
Защитная шторка на клемме
|
нет |
Окошко для маркировки
|
нет |
Монтажное положение
|
произвольное |
Электрическая износостойкость, не менее циклов
|
6000 |
Отключающая способность (Icn) IEC/EN 61009, kA
|
4,5 |
Тип дифф. расцепителя
|
AC |
Исполнение дифф. расцепителя
|
электронное |
Описание типа дифф. расцепителя
|
тип АС – для цепей с переменным током небаланса |
Индикация аварийной сработки дифф. расцепителя
|
есть |
Момент затяжки клемм, Nm
|
1,5 |
