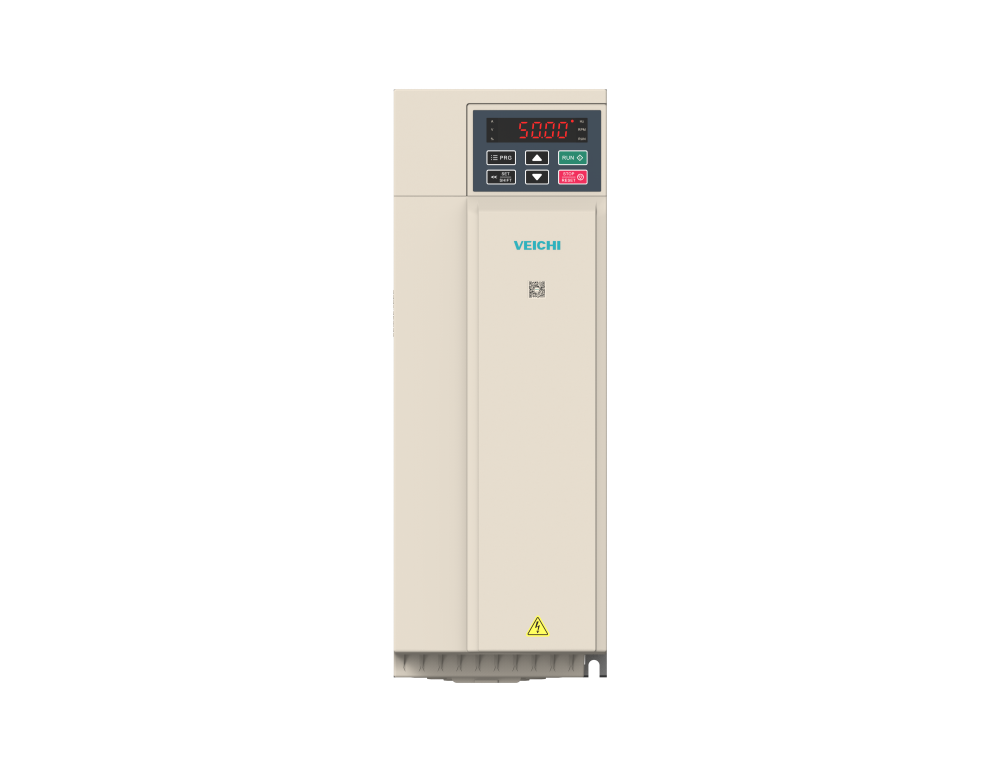

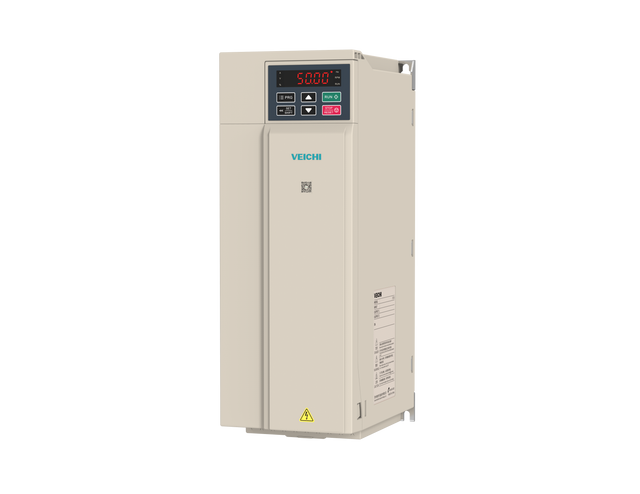

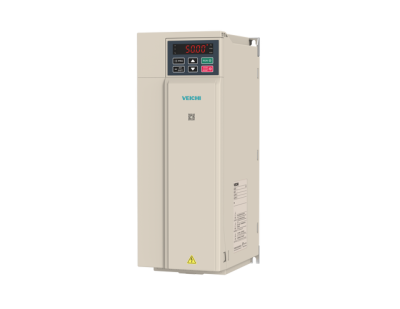

Преобразователь частоты AC310-T3-022G/030P-B
Распродажа
79448.88
руб.
/шт
Есть в наличии (15)
-
+
В корзину
Запросить специальную цену
Мы работаем только с юридическими лицами и доставляем товар по всей Российской Федерации. Минимальный заказ составляет 10 000 рублей. Для получения индивидуальных цен и условий работы отправьте запрос или позвоните менеджеру компании. Фото может отличаться. Комплектацию уточняйте в отделе продаж.
На складе
Все товары в наличии на складе в Москве и регионах
Ликвидация товаров
Распродаем складские остатки - на отдельные бренды!
Бесплатная доставка
При заказе от 200 000 рублей доставим бесплатно по РФ.
Описание
Инвертор серии VEICHI AC310 — это высокопроизводительный векторный инвертор, который является продолжением концепции проектирования аппаратной структуры AC300, разработанной VEICHI, сохраняет характеристики продуктов VEICHI нового поколения и предлагает инновационные функциональные характеристики. Он не только принимает ведущую международную технологию векторного управления, ориентированную на поле, но также обогащает методы управления различными формами нагрузки, такими как блок питания EPS с разделением напряжения и частоты на основе совместимого управления асинхронным и синхронным двигателем.
Особенности инвертора AC310:
1. Высокопроизводительная векторная универсальная платформа и совершенно новый алгоритм управления двигателем.
2.Синхронные и асинхронные приводы интегрированы, разомкнутый и замкнутый цикл полные
3.Точная развязка возбуждения крутящего момента и отличные динамические характеристики.
4.Вся серия в компактном дизайне экономит место для установки.
5.Комплексное тепловое моделирование для обеспечения рациональности аппаратного обеспечения.
6.Инновационный метод заземления серии AC310 может быстро решить проблему электромагнитных помех.
Требования к модульной конструкции программного и аппаратного обеспечения и мощные возможности расширения.
На печатную плату должным образом нанесены три слоя краски для улучшения защиты продукта от воздействия окружающей среды
Особенности инвертора AC310:
1. Высокопроизводительная векторная универсальная платформа и совершенно новый алгоритм управления двигателем.
2.Синхронные и асинхронные приводы интегрированы, разомкнутый и замкнутый цикл полные
3.Точная развязка возбуждения крутящего момента и отличные динамические характеристики.
4.Вся серия в компактном дизайне экономит место для установки.
5.Комплексное тепловое моделирование для обеспечения рациональности аппаратного обеспечения.
6.Инновационный метод заземления серии AC310 может быстро решить проблему электромагнитных помех.
Требования к модульной конструкции программного и аппаратного обеспечения и мощные возможности расширения.
На печатную плату должным образом нанесены три слоя краски для улучшения защиты продукта от воздействия окружающей среды
Характеристики
Серия продукта
|
AC310 |
Номинальный ток (In), A
|
32/38 |
Монтаж
|
настенный, шкафной |
Номинальное напряжение питания (Uns), V
|
380VAC |
Высота, mm
|
383 |
Габаритные размеры (HxDxW), mm
|
383х142х225 |
Номинальная частота (f), Hz
|
50/60 ±5 % |
Глубина монтажа, установки
|
225 |
Номинальный ток AC-6b (In), A
|
22000 |
Выходное напряжение, V
|
можно установить от 50 до 100 % от входного напряжения. 100 % при использовании функции компенсации напряжения питания |
Температура окружающей среды (рабочая), °С
|
-10_+50 |
Номинальный ток AC-4 (660/690V), A
|
15000 |
Ширина ламели, mm
|
цифровое задание: 0,01 гц. аналоговое задание: 0,05 % от максимальной частоты |
Входное напряжение, V
|
3х380 |
Допустимые отклонения, %
|
коэффициент дисбаланса напряжения <3 степень искажения соответствует требованиям IEC61800-2 |
Точность регулирования частоты на выходе, %
|
± 0,5 от максимального значения частоты |
Перегрузочная способность по току от номинального значения
|
150 % в течение 60 с, 150 % в течение 89 с, 120 % в течение 35 с, 110 % в течение 105 с |
Режим управления двигателем
|
U/f, векторное управление без/с обратной связью |
Модуляция
|
оптимизированная пространственно-векторная ШИМ |
Диапазон регулирования скорости
|
векторное управление без о/с: 1:100 векторное управление с о/с: 1:1000 |
Точность поддержания установившейся скорости
|
Векторное управление без о/с: ≤2 % Векторное управление c о/с: <0,05 % |
Пусковой момент
|
векторное управление без о/с: 150 % от 0,5 Гц векторное управление с о/с: 200 % от 0 Гц |
Скорость реакции на изменение момента
|
векторное управление без о/с: <20 мс векторное управление с о/с: <10 мс |
Точность поддержания скорости
|
Векторное управление без о/с: ≤2 % Векторное управление c о/с: <0,05 % |
Шаг настройки частоты
|
цифровое задание: 0,01 Гц, аналоговое задание: 0,05 % от максимальной частоты |
Компенсация момента
|
автоматический режим: до 100 %, ручной режим: до 30 % |
Кривая U/f
|
четыре типа: линейная характеристика, самонастраивающаяся характеристика, характеристика понижения момента (вторая зона регулирования от 1,1 до 2,0 мощности), квадратичная характеристика |
Кривые разгона и торможения
|
два типа: линейная кривая, S-образная кривая разгона и торможения, четыре набора времени разгона и торможения; шаг по времени 0,01 с, максимум – 650 с |
Автоматическая регулировка напряжения
|
автоматическое поддержание постоянного выходного напряжения при колебаниях напряжения сети |
Стандартные функции
|
ПИД-регулирование, отслеживание скорости и автозапуск после отключения питания, пропуск резонансных частот, управление верхним и нижним пределами частоты, предустановленные скорости, RS-485, аналоговый выход, частотно-импульсный выход |
Аналоговый вход
|
2 (0–10 В или 0/4–20 мА) |
Аналоговый выход
|
1 (0–10 В, 0/4–20 мА, импульсный), 1 (0–10 В, 0/4–20 мА) |
Цифровые входы и выходы
|
5 входов, 1 выход |
Коммуникация
|
Modbus RTU встроенная Profibus (опция) Profinet (опция) CAN (опция |
Дисплей
|
встроенный цифровой |
Корпус
|
IP20 (принудительное возд. охлаждение) |
Температурная категория
|
-10_+50 |
Степень загрязнения
|
ПИД-регулирование, отслеживание скорости и автозапуск после отключения питания, пропуск резонансных частот, управление верхним и нижним пределами частоты, предустановленные скорости, RS-485, аналоговый выход, частотно-импульсный выход |
Рекомендуемое сечение подключаемого проводника (Сu), mm²
|
U/f, векторное управление без/с обратной связью |
Монтажное положение
|
настенный, шкафной |
Максимальная относительная влажность, %
|
5–95 (без выпадения конденсата) |
Алгоритм управления
|
скалярный (U/f) векторный без о/с векторный с о/с |
Тревога по THD-U, %
|
± 0,5 от максимального значения частоты |
Тревога по THD-I, %
|
векторное управление без о/с: ≤2 % векторное управление c о/с: <0,05 % |
Сохранение в памяти THD-Umax, Umax, T2max
|
векторное управление без о/с: <20 мс векторное управление с о/с: <10 мс |
Максимальная высота над уровнем моря, m
|
1000, при превышении — понижение характеристик 1 %/100 м |
Момент зажатия, Nxm
|
оптимизированная пространственно-векторная шим |
Температура хранения, °С
|
–40_+60 |
Мощность однофазного двигателя AC-3/AC-7 (230V), kW
|
15/18,5 |
Выходное напряжение
|
0–100 % входного напряжения (при нормальных условиях, ошибка меньше 5 %) |
Память ошибок
|
5–95 (без выпадения конденсата) |
Рабочий диапазон катушки (AC/DC), V
|
векторное управление без о/с: 150 % от 0,5 гц векторное управление с о/с: 200 % от 0 гц |
Номинальное напряжение входной цепи
|
можно установить от 50 до 100 % от входного напряжения. 100 % при использовании функции компенсации напряжения питания |
Температурная компенсация
|
–40_+60 |
Чувствительность к обрыву фазы
|
5 входов, 1 выход |
