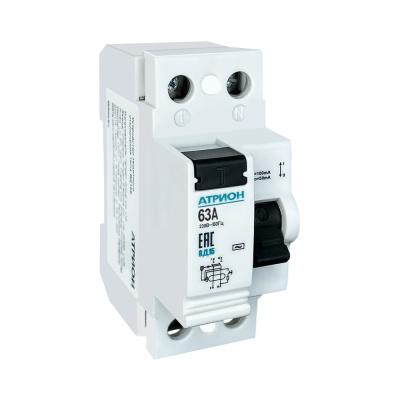

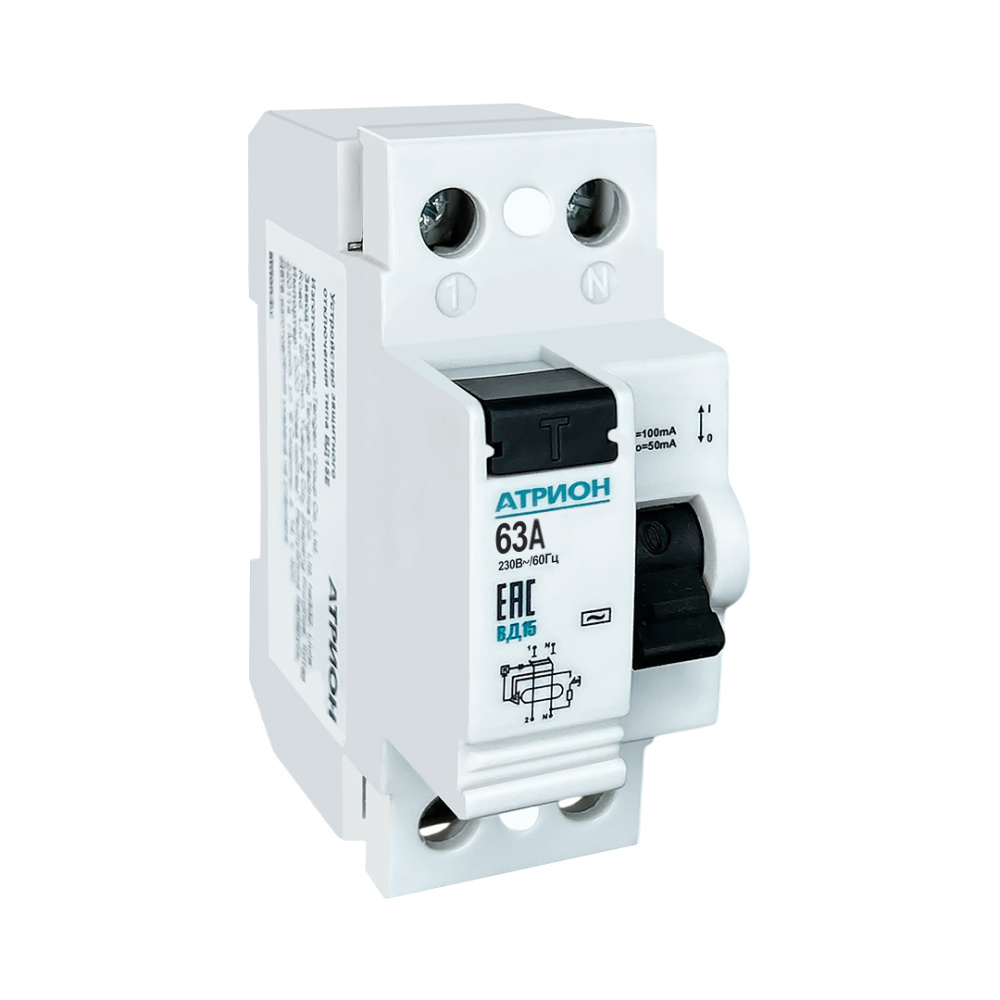

Устройство защитного отключения ВД15Е, 2Р, 63А, 300мА

Артикул: VD15-2-63-300

Гарантия до 5 лет*

Подробнее

760,36 руб./шт

Есть в наличии

- +

В корзину

Запросить специальную цену

Цены указаны без НДС

Мы работаем только с юридическими лицами и доставляем товар по всей Российской Федерации. Для получения индивидуальных цен и условий работы отправьте запрос или позвоните менеджеру компании. Фото может отличаться. Комплектацию уточняйте в отделе продаж.

На складе

Все товары в наличии на складе в Москве и регионах

Ликвидация товаров

Распродаем складские остатки - на отдельные бренды!

Бесплатная доставка

При заказе от 100 000 рублей доставим бесплатно по РФ

Профессиональная консультация

Удобная и быстрая доставка

Мультибрендовый дистрибьютор

Весь товар сертифицирован

Описание

Описание

Устройство защитного отключения ВД15Е, 2Р, 63А, 300мА

Предназначены для защиты людей от поражения электрическим током при случайном прикосновении к открытым токопроводящим частям электроустановки и для предотвращения возгораний и пожаров, возникающих вследствие протекания токов утечки и развивающихся из них коротких замыканий, замыканий на корпус и на землю.

Предусмотрено двух- и четырехполюсное исполнение.

ТИП :

электронный, обозначение - ВД15Е;
механический, обозначение - ВД15М.

Монтаж осуществляется на DIN-рейку 35 мм. Все изделия соответствуют требованиям ТР ТС.

Принцип действия

Электромеханический тип. Устройство защитного отключения работает на основе фиксации дифференциального тока (разница между прямым и обратным токами), возникающего при его утечке на землю. Дифференциальный трансформатор тока служит сигнализатором наличия тока утечки. С трансформатора сигнал подается на катушку устройства отключения токового расцепителя, выполненную на основе постоянного магнита. Токовый расцепитель срабатывает вследствие размагничивания катушки. В обычном состоянии (без подачи напряжения) магнитное поле удерживает рычаг, который под действием пружины готов оторваться от магнита и отключить УЗО.

Как только на обмотку подается напряжение, возникает магнитное поле обратного (по отношению к созданному магнитом) направления, контур размагничивается и пружина возвращает рычаг, который приводит в действие механизм отключения УЗО.
Электронный тип. Принцип работы электронного УЗО схож с принципом работы электромеханического. Единственное отличие заключается в функциональной зависимости от напряжения сети, так как электронные УЗО становятся неработоспособными при обрыве нулевого рабочего проводника со стороны источника питания (до УЗО). Электронные УЗО получают энергию, необходимую для своего срабатывания, от защищаемой цепи.
В этих УЗО маломощный сигнал от дифференциального трансформатора поступает на электронный усилитель, который подает на механизм расцепителя главных контактов УЗО мощный импульс, достаточный для простого и надежного расцепления.

Характеристики

Серия продукта	ВД15Е
Тип схемы переключения	2
Описание полюсов	2P
Номинальный ток (In), A	63
Вид коммутируемого напряжения, V	AC (перемен.)
Номинальный ток утечки (IΔn), mA	300
Степень защиты	IP20
Срок гарантии	24 месяца, по отдельным проектам до 5 лет
Монтаж	на DIN-рейку
